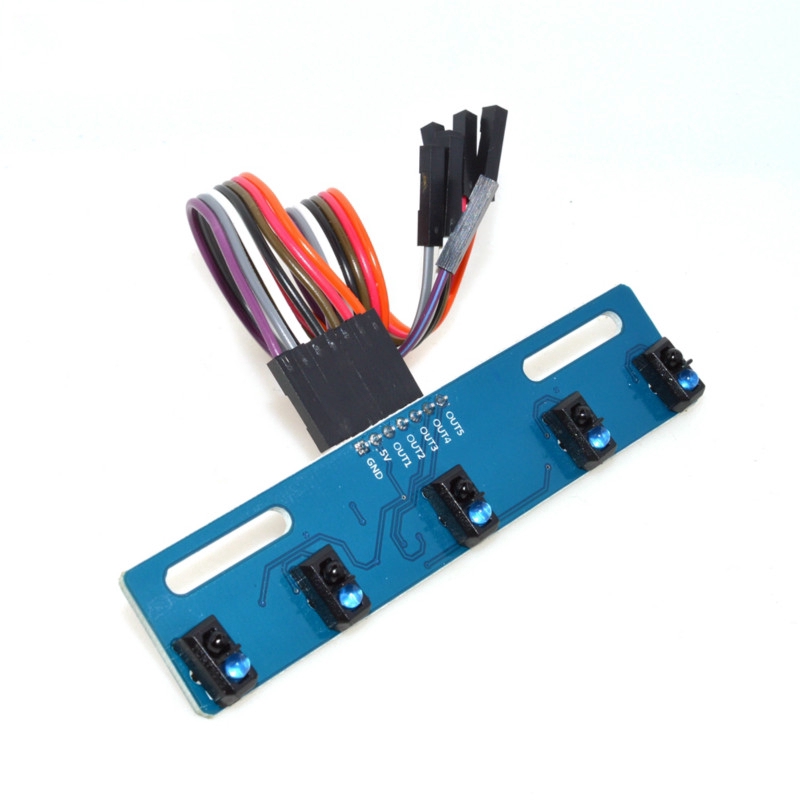

5 channel infrared sensor tcrt5000 kit 5 way/road ir



5 channel infrared sensor tcrt5000 kit 5 way/road ir





5-Channel ติดตามโมดูลเอาท์พุทแบบอะนาล็อกเอาท์พุทแบบอะนาล็อกและระยะทางวัตถุสีที่เกี่ยวข้อง ยิ่งการสะท้อนอินฟราเรด (สีขาว) ยิ่งเอาต์พุตที่มากขึ้นรังสีอินฟราเรดที่อ่อนแอลง (สีดำ) และเอาต์พุตที่เล็กลง ใกล้เครื่องตรวจจับคือสายสีดำที่มีขนาดเล็กเอาท์พุทเพื่อให้ระยะทางของเส้นสีดำสามารถตัดสินได้โดยเอาท์พุทอะนาล็อก ค่าที่เล็กกว่ายิ่งใกล้เซนเซอร์จะอยู่ที่เส้นสีดำ เมื่อเทียบกับเซ็นเซอร์ติดตามอื่นๆที่สามารถเอาท์พุทสูงและต่ำเท่านั้นเอาท์พุทแบบอะนาล็อก5ช่องสัญญาณของผลิตภัณฑ์นี้สามารถให้ข้อเสนอแนะระยะทางของเส้นสีดำและข้อเสนอแนะมีความถูกต้องมากขึ้น การเดินสายไฟ
VCC

VCC เป็นพอร์ตอินพุตที่เป็นบวกของแหล่งจ่ายไฟและสามารถเชื่อมต่อกับแรงดันไฟฟ้า3.3V ~ 5V ได้
2. GND
GND คือการป้อนข้อมูลเชิงลบของแหล่งจ่ายไฟ
3. OUT1 ~ 5
OUT คือพอร์ตเอาต์พุตสัญญาณซึ่งเชื่อมโยงพอร์ต I/O ของ MCU

เซ็นเซอร์ adopts TCRT5000, ซึ่งใช้การตรวจจับแสงอินฟราเรด, ความไวสูง, ป้องกันการรบกวนและประสิทธิภาพการทำงานที่มั่นคง

1.การใช้ชิป: 74HC14D
2.แรงดันไฟฟ้าที่ใช้งานได้: 3.3V-5V
3.โหมดเอาท์พุท: สัญญาณดิจิตอล
4.ระยะการวัด: 1CM-1.5cm
5.การตรวจสอบการสอบสวน: TCRT5000L
6.การตรวจสอบสัญญาณ: ตรวจสอบสายสีดำเอาท์พุทระดับต่ำ, ตรวจสอบสายสีขาวระดับสูง, เอาท์พุทระดับต่ำเกินช่วงการตรวจสอบ
7.สถานะ LED: ตรวจจับไฟ LED สีดำปิดตรวจจับไฟ LED สีขาวสว่าง

5-Way อินฟราเรดติดตามเซ็นเซอร์ภาพรวม:
ขึ้นอยู่กับ TRCT5000เซ็นเซอร์สะท้อนอินฟราเรดก็มักจะใช้ในการติดตามรถสมาร์ท ไดโอดเปล่งแสงอินฟราเรดของเซ็นเซอร์ TRCT5000ปล่อยรังสีอินฟราเรดอย่างต่อเนื่อง เมื่อรังสีอินฟราเรดที่ปล่อยออกมาจะสะท้อนจากวัตถุพวกเขาจะได้รับจากตัวรับสัญญาณอินฟราเรดและค่าอะนาล็อกเอาต์พุต ค่าอะนาล็อกเอาท์พุทเกี่ยวข้องกับระยะทางวัตถุและสีของวัตถุ ตำแหน่งของสายการติดตามจะถูกตัดสินโดยการคำนวณค่าอนาล็อกของเอาท์พุททั้งห้า
